一、ZCQ型自吸式磁力泵的概述：
ZCQ型自吸式磁力驅動泵(以下簡稱自吸泵)是根據眾用戶的要求，在CQ型磁力泵的基礎上吸取ZX清水自吸泵技術，并經過本廠工程技術人員反復研究試驗而成功的新產品，其性能達到國外同類產品九十年代先進水平。
該泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、鋼玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驅動泵的功能，又集自吸于一身，不需底閥和引灌水，自吸高度4米。
該泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，磁力泵使用維修方便，可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送.
二、ZCQ型自吸式磁力泵的工作原理：
ZCQ自吸磁力泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成，結構見圖。泵啟動 后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。
三、ZCQ型自吸式磁力泵的型號意義：

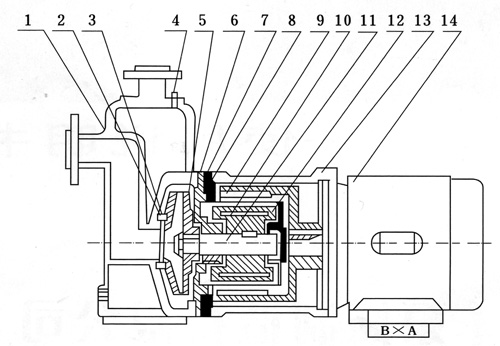

四、ZCQ型自吸式磁力泵的產品結構：
 |
1 |
泵體 |
2 |
靜環 |
3 |
動環 |
4 |
加水螺栓 |
5 |
葉輪 |
6 |
密封圈 |
7 |
隔板 |
8 |
隔離層 |
9 |
外磁鋼總成 |
10 |
內磁鋼總成 |
11 |
泵軸 |
12 |
軸套 |
13 |
聯接架 |
14 |
電機 |
五、ZCQ型自吸式磁力泵的性能參數表：
型號
|
口徑 |
揚程 |
流量 |
電機功率 |
轉速 |
電壓 |
自吸性能 |
進口 |
出口 |
m |
L/分 |
(千瓦) |
轉/分 |
(伏) |
m／分 |
ZCQ25-20-115 |
25 |
20 |
15 |
110 |
1.1 |
2900 |
380 |
4 |
ZCQ32-25-115 |
32 |
25 |
15 |
110 |
1.1 |
2900 |
380 |
4 |
ZCQ32-25-145 |
32 |
25 |
25 |
110 |
1.1 |
2900 |
380 |
4 |
ZcQ40-32-132 |
40 |
32 |
20 |
180 |
2.2 |
2900 |
380 |
4 |
ZCQ40-32-160 |
40 |
32 |
32 |
180 |
-4 |
2900 |
380 |
4 |
ZCQ50-40-145 |
50 |
40 |
25 |
240 |
4 |
2900 |
380 |
4 |
ZCQ50-40-160 |
50 |
40 |
32 |
220 |
4 |
2900 |
380 |
4 |
ZCQ65-50-145 |
65 |
50 |
25 |
280 |
5.5 |
2900 |
380 |
4 |
ZCQ65-50-160 |
65 |
50 |
32 |
450 |
7.5 |
2900 |
380 |
4 |
ZCQ80-65-125 |
80 |
65 |
20 |
800 |
7.5 |
2900 |
380 |
4 |
ZCQ80-65-160 |
80 |
65 |
32 |
800 |
15 |
2900 |
380 |
4 |
ZCQl00-80-160 |
100 |
80 |
32 |
1500 |
22 |
2900 |
380 |
4 |
注：泵體材質不銹鋼(1Crl8Ni9Ti) |

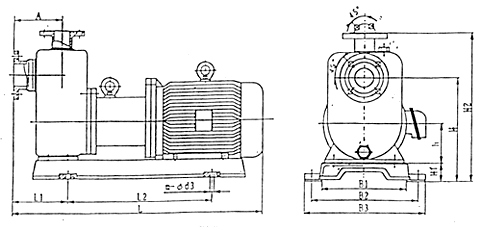

六、ZCQ型自吸式磁力泵的外形尺寸：
型號 |
A |
B1 |
B2 |
B3 |
h |
H |
H1 |
H2 |
L |
L1 |
L2 |
m-Φd |
ZCQ20-15-110 |
90 |
150 |
198 |
225 |
60 |
225 |
54 |
315 |
410 |
90 |
210 |
4--Φ18 |
ZCQ25-20-115 |
100 |
180 |
250 |
280 |
80 |
240 |
60 |
350 |
550 |
120 |
285 |
4--Φ12 |
ZCQ32-25-115 |
100 |
180 |
250 |
280 |
80 |
240 |
60 |
350 |
550 |
120 |
285 |
4--Φ12 |
ZCQ32-25-145 |
105 |
180 |
250 |
280 |
80 |
255 |
60 |
360 |
555 |
130 |
285 |
4--Φ12 |
ZCQ40-32-132 |
105 |
200 |
270 |
310 |
90 |
265 |
60 |
375 |
610 |
130 |
350 |
4--Φ14 |
ZCQ40-32-160 |
115 |
260 |
320 |
360 |
112 |
295 |
60 |
420 |
685 |
170 |
305 |
4--Φ14 |
ZCQ50-40-145 |
115 |
260 |
320 |
360 |
112 |
295 |
60 |
420 |
685 |
170 |
305 |
4--Φ14 |
ZCQ50-40-160 |
115 |
260 |
320 |
360 |
112 |
295 |
60 |
420 |
685 |
170 |
305 |
4--Φ14 |
ZCQ65-50-145 |
145 |
280 |
345 |
390 |
132 |
315 |
60 |
440 |
760 |
210 |
360 |
4--Φ16 |
ZCQ65-50-160 |
150 |
280 |
345 |
390 |
132 |
345 |
60 |
475 |
775 |
185 |
360 |
4--Φ16 |
ZCQ80-65-125 |
170 |
280 |
345 |
390 |
132 |
446 |
60 |
510 |
80 |
220 |
360 |
4--Φ16 |
ZCQ80-65-160 |
180 |
350 |
420 |
470 |
160 |
480 |
100 |
650 |
1000 |
270 |
390 |
4--Φ18 |

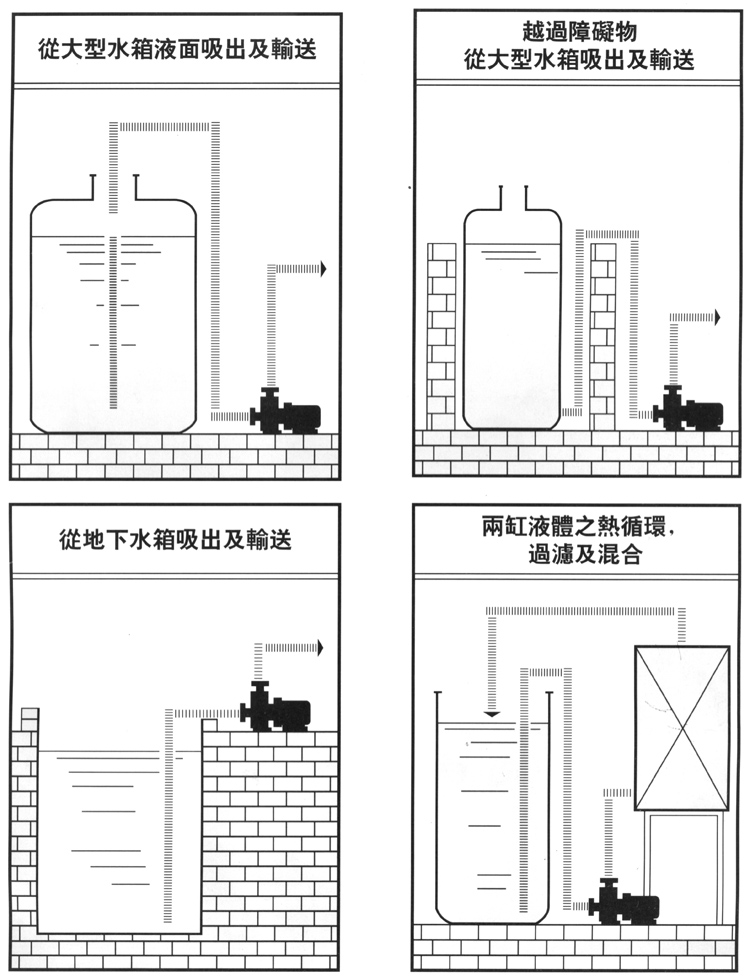

七、ZCQ型自吸式磁力泵的安裝示意圖：
八、ZCQ型自吸式磁力泵的使用準備事項
1、泵使用前應進行檢查、電機風葉轉動要靈活、無卡住及異聲現象，各緊固件要牢固。
2、擰開泵上方的加水螺栓，加入儲液水不少于泵體容積的三分之二，旋緊螺栓。
3、接上電源試轉一下，從電機端看，
4、泵停止工作前，先關閉排出閥門，運轉是否與泵轉向標記一致。再關閉電源，后關閉吸入管閥門。
九、ZCQ型自吸式磁力泵的使用注意事項:
1.因自吸泵軸承的冷卻和潤滑是靠被輸送的介質，所以禁止空運轉，同時避免在工作中途停電后再啟動時所造成時空載運轉。
2.被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
3.泵在使用中環境溫度應小于40℃，電機溫升不得超過7.5℃。
4.被輸送的介質及其溫度應在泵材允許的范圍內(詳見附表)。金屬泵的使用溫度<100℃，被輸送的介質比重小于1.3；介質比重大于1.3時，將影響技術性能。
5.對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。
6.自吸泵運行500小時后，應拆檢軸承和端面動環的磨損情況，若軸承和軸套的間隙大于0.5～1mm，葉輪軸向竄動1.5～2mm時，應更換軸承和軸向動環。
十、ZCQ型自吸式磁力泵的常見故障及排除方法:
故障形式 |
產生原因 |
排除方法 |
泵不出水 |
1.水泵反轉
2.吸入管路漏氣
3.泵體內未回儲液或儲液不足
4.電壓太高，啟動時內外磁打滑
5.吸程太高或吸入管路太長 |
改變電機接線
杜絕漏氣
增加泵內儲液量
調正電壓
降低吸程或縮短管路 |
泵出水不足 |
1.吸入管徑太小
2.葉輪流道阻塞
3.揚程過高
4.轉速太低 |
調換進水管
清洗葉輪
開大出水閥
恢復額定轉速 |
揚程過低 |
1.流量過大....
2.轉速太低 |
關小出水閥
恢復額轉速 |
噪音太大 |
1.軸嚴重磨損
2.軸套嚴重磨損
3.驅動磁鋼杯與隔離套接觸 |
更換泵軸
更換軸套
拆除泵頭重新組裝 |
漏液 |
o型密封圈損壞 |
更換o型密封圈 |
